会议电视系统拆分后的设备结构组成

2023-07-26 109

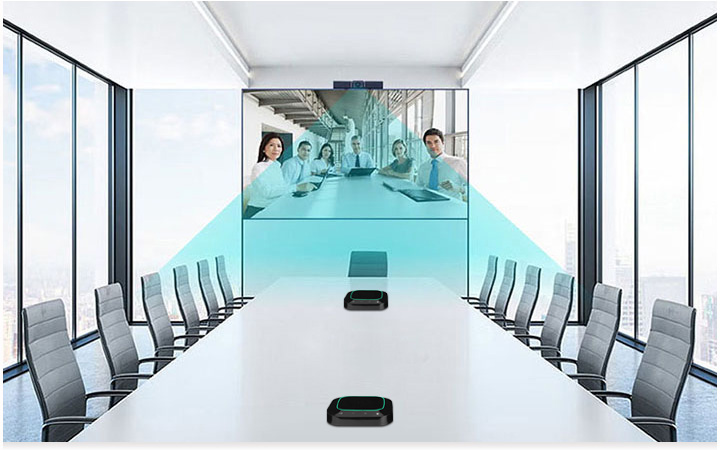

会议电话系统利用PSTN召开电话会议,使远隔千里的与会者相互讨论问题,可节省旅差费用,且既省时又省力。但电话会议与会者之间“只闻其声,不见其人”,大大降低了会议的效果。会议电视则是利用通信网将两地或多个地点的会议室连接在一起,将各个会场的图像和声音相互传送及切换,使各会议室的与会者不但能闻其声,而且能观其人,有身临其境的感觉。会议电视能实时传送文件、图纸或实物模型,并通过电视摄像机及电视监视器使与会者能看到对方的文件、白板或投影,“面对面”地进行讨论和修改,甚至使与会各方拟订合同文本后可立即签字生效,既节省大量的时间与金钱,也有助于提高办公室的自动化。对于像我国这样地域广大的国家,会议电视这一新型的通信手段更有其特殊的重要意义。

会议电视系统它主要由三部分组成:会议电视终端;传输链路,如PSTN、N-ISDN、B-ISDN、计算机LAN及WAN等;多点控制单元(MCU),MCU一般设置在网络节点处,实现各点话音的混合、图像的切换控制等功能,其作用类似于电话交换机。


1、会议电视终端


会议电视终端将输入的视频、音频、数据及控制信令等各种数字信号分别进行处理(如压缩编码)及复用后组合成一路复合的数字码流,再将它变换为与用户—网络接口兼容的、符合传输网络所规定的传输帧结构的信号格式送入信道进行传输,并将对方传送来的数字帧格式信号进行解复用及解压缩等处理后在荧光屏上显示对方的图像,从耳机或扬声器中听到对方的声音。会议电视终端中还包括各种视音频输入输出设备。


2、传输网络


会议电视系统的传输媒介可采用电缆、光缆、双绞线等有线信道,也可采用地面波、微波、卫星等无线信道。常用的传输网络有公用电话交换网(PSTN)、公用分组交换网(PSPDN)、数字数据网(DDN)、综合业务数字网(ISDN)、各类计算机网(如局域网LAN、城域网MAN、广域网WAN及因特网等)、甚小天线地面站(VSAT)及各种无线网络(各种波长的通信网,如微波中继通信网、移动通信网等)。在网上传输的是复合的会议电视码流。


3、多点控制单元(MCU)


在多点会议电视系统中,必须灵活地进行调度,按会议电视进程要求,实现多点与多点之间信息传输与控制切换。


上述通信网络是不能完成这一功能的,必须要在传输网络中设置多点控制单元(MCU)。MCU能根据会议电视的要求实现多点与多点之间的信息接通与控制切换。因此,MCU好像电话程控交换机,按会议电视的要求实行多点与多点之间的信息交换。
